Hogyan javítható a forrasztópaszta kioldódása a stencilből egy Smt Stencil nyomtatóban?
Az SMT-sablonnyomtatókban a forrasztópaszta stencilből való kioldásának javítása elengedhetetlen a kiváló minőségű nyomtatott áramköri kártyák (PCB) biztosításához. Vezető SMT-sablonnyomtató-szállítóként megértjük azokat a kihívásokat, amelyekkel a gyártók szembesülnek az optimális forrasztópaszta-átvitel elérése terén. Ebben a blogban számos olyan tényezőt vizsgálunk meg, amelyek befolyásolják a forrasztópaszta felszabadulását, és gyakorlati megoldásokat kínálunk ennek a folyamatnak a fokozására.
A forrasztópaszta-kioldás alapjainak megismerése
A forrasztópaszta kioldása arra a folyamatra vonatkozik, amikor a forrasztópasztát a stencilnyílásokból a nyomtatott áramköri lapokra helyezik a nyomtatási művelet során. A jó forrasztópaszta-leadást a nyílások teljes kitöltése, egyenletes pasztalerakódás és minimális maradék a stencil jellemzi. A rossz forrasztópaszta-kibocsátás olyan problémákhoz vezethet, mint például az elégtelen forrasztási kötések, áthidalások és a paszta elkenődése, amelyek végső soron befolyásolhatják a PCB funkcionalitását és megbízhatóságát.
A forrasztópaszta felszabadulását befolyásoló tényezők
Stencil tervezés
A stencil kialakítása jelentős szerepet játszik a forrasztópaszta leadásában. A rekesznyílás mérete, alakja és képaránya kritikus tényezők. A kisebb rekesznyílások pontosabb szabályozást igényelnek a megfelelő pasztafelszabadulás érdekében. Például egy négyzet alakú vagy téglalap alakú nyílás a forrasztópasztát másképpen bocsáthatja ki, mint egy kör alakú. Optimalizálni kell a képarányt, amely a rekesznyílás szélességének és vastagságának aránya. A nagyobb képarány általában jobb pasztakibocsátást eredményez. Általános szabály, hogy a jó forrasztópaszta átvitelhez legalább 1,5-ös képarány javasolt.
A stencil felületkezelése is számít. A sima sablonfelület csökkenti a súrlódást a forrasztópaszta és a sablon között, megkönnyítve a kioldást. Az elektropolírozott sablonokat gyakran előnyben részesítik, mivel nagyon sima felülettel rendelkeznek, ami javíthatja a pasztafelszabadulás hatékonyságát.
Forrasztópaszta tulajdonságai
A forrasztópaszta tulajdonságai, mint például a viszkozitás, a ragadósság és a részecskeméret-eloszlás, közvetlenül befolyásolják a stencilből való felszabadulását. A viszkozitás a paszta folyási ellenállásának mértéke. Előfordulhat, hogy a túl magas viszkozitású paszta nem folyik át könnyen a sablonnyílásokon, ami hiányos töltést eredményez. Másrészt a túl alacsony viszkozitású paszta áthidaló és elkenődést okozhat. A forrasztópaszta ragadóssága határozza meg, hogy a felszabadulás után mennyire tapad a PCB-párnákhoz. A megfelelő ragadósságú forrasztópaszták biztosíthatják, hogy a paszta a helyén maradjon a párnákon.
Egy másik fontos tényező a pasztában lévő forrasztópor szemcseméret-eloszlása. A kisebb részecskék jobb felbontást biztosíthatnak a finom osztású alkalmazásokhoz, de növelhetik a stencilnyílások eltömődésének kockázatát is. A nagyobb részecskék viszont nehezen tudnak átfolyni a kis nyílásokon.
Nyomtatási paraméterek
A nyomtatási paraméterek, például a nyomtatási sebesség, a nyomás és a gumibetét szöge jelentősen befolyásolhatják a forrasztópaszta felszabadulását. Előfordulhat, hogy a nagyobb nyomtatási sebesség nem hagy elegendő időt arra, hogy a forrasztópaszta megfelelően kitöltse a sablonnyílásokat, ami a paszta átvitelének hiányához vezethet. Ezzel szemben a nagyon lassú nyomtatási sebesség a paszta kiszáradását vagy túl tömörödését okozhatja.
A nyomtatási nyomást gondosan be kell állítani. Az elégtelen nyomás a nyílások hiányos kitöltését eredményezheti, míg a túlzott nyomás a paszta elkenődését és a sablon károsodását okozhatja. A gumibetét szöge is szerepet játszik. A kisebb lehúzó szög növelheti a stencil felületére nehezedő nyomást, ami bizonyos esetekben javíthatja a pasztakibocsátást, de azt is ki kell egyensúlyozni az egyéb problémák, például a sablon sérülésének elkerülése érdekében.
Gyakorlati megoldások a forrasztópaszta-kibocsátás javítására
Optimalizálja a sablontervezést
A PCB elrendezés követelményei alapján javasoljuk a stencil egyedi tervezését. Finom osztású alkatrészeknél a lézerrel vágott, nagy pontosságú nyílásokkal ellátott sablonok pontos pasztalerakódást biztosítanak. A stencil tervezésekor vegye figyelembe az alkatrészek elhelyezését és a párnák méretét. Különböző magasságú alkatrészeket tartalmazó táblákhoz lépcsősablonokat is használhat. A lépcsős stencil lehetővé teszi különböző mennyiségű forrasztópaszta felvitelét a PCB különböző területeire, javítva a forrasztás általános minőségét.

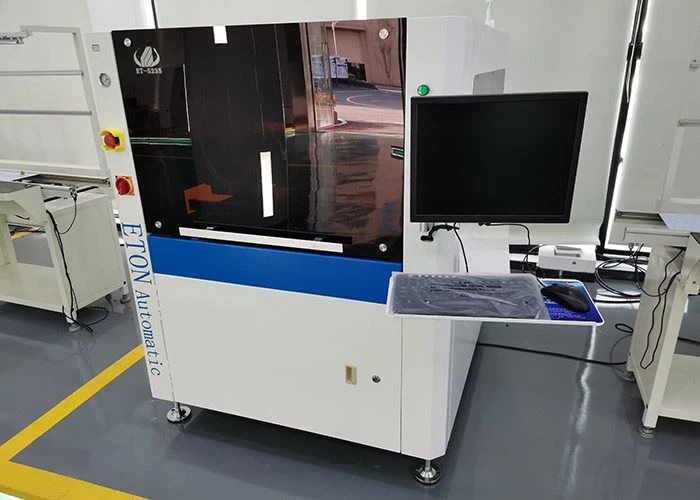

Beszállítóként különféle felületkiképzésű és rekeszkialakítású stencileket kínálunk. A miénkTeljesen automata stencilnyomtató gépkompatibilis a különféle sablontípusokkal, így biztosítva, hogy az adott alkalmazáshoz a legjobb forrasztópaszta-leadást érje el.
Válassza ki a megfelelő forrasztópasztát
Együttműködjön szorosan a forrasztópaszta szállítójával, hogy kiválassza az alkalmazásának megfelelő pasztát. Vegye figyelembe az alkatrészek típusát, a PCB anyagát és a környezeti feltételeket. Végezzen teszteket különböző forrasztópasztákkal, hogy értékelje teljesítményüket a pasztakibocsátás, a ragadósság és az újrafolyási jellemzők tekintetében.
A miénkETON Full Automatic Vision Stencil nyomtatógépfejlett érzékelőkkel és vezérlőrendszerekkel van felszerelve, amelyek jól működnek a forrasztópaszták széles választékával. A gép a forrasztópaszta tulajdonságai alapján automatikusan be tudja állítani a nyomtatási paramétereket, így biztosítva az optimális pasztakibocsátást.
A nyomtatási paraméterek finomhangolása
Rendszeresen figyelje és állítsa be a nyomtatási paramétereket. Profilométerrel mérje meg a lerakódott forrasztópaszta magasságát és térfogatát. A mérési eredmények alapján végezzen kis módosításokat a nyomtatási sebességen, a nyomáson és a gumibetét szögén. Végezzen tesztnyomatokat egy mintanyomtatványon, és vizsgálja meg az eredményeket mikroszkóp alatt, hogy azonosítsa a forrasztópaszta felszabadulásával kapcsolatos problémákat.
A miénkTeljesen automatikus, hatékony stencilnyomtatófelhasználóbarát felületet biztosít, amely lehetővé teszi a kezelők számára a nyomtatási paraméterek egyszerű beállítását és optimalizálását. A gép beépített diagnosztikai eszközökkel is rendelkezik, amelyek segítségével valós időben azonosíthatók a forrasztópaszta-kibocsátás lehetséges problémái.
Stencil tisztítás
A megfelelő stenciltisztítás elengedhetetlen a megfelelő forrasztópaszta-leadás fenntartásához. A stencilen maradt forrasztópaszta eltömítheti a nyílásokat, és befolyásolhatja a paszta átvitelét a következő nyomatokon. Állítson be rendszeres sablontisztítási ütemtervet. Használjon megfelelő tisztítószereket és tisztítási módszereket. Az ultrahangos tisztítás népszerű módszer, mivel hatékonyan távolítja el a makacs forrasztópaszta-maradványokat a sablonfelületről és a nyílásokról.
Következtetés
A forrasztópaszta stencilről való kioldásának javítása az SMT stencilnyomtatókban egy sokrétű folyamat, amely magában foglalja a sablontervezés optimalizálását, a megfelelő forrasztópaszta kiválasztását, a nyomtatási paraméterek finomhangolását és a stencil megfelelő tisztításának fenntartását. Az SMT stencilnyomtatók beszállítójaként elkötelezettek vagyunk amellett, hogy ügyfeleinknek kiváló minőségű gépeket és átfogó megoldásokat biztosítsunk e kihívások kezelésére.
Ha javítani szeretné a forrasztópaszta kibocsátását SMT gyártósorán, kérjük, vegye fel velünk a kapcsolatot egy részletes konzultációért. Szakértői csapatunk segít kiválasztani a legmegfelelőbb nyomtatót és személyre szabott megoldásokat kínál az Ön egyedi igényei alapján. Dolgozzunk együtt a jobb minőségű PCB gyártás érdekében.
Hivatkozások
- CP Wong "Felszíni szerelési technológia: alapelvek és gyakorlat".
- "Forrasztópaszta Nyomtatási Kézikönyv", az IPC - Association Connecting Electronics Industries
- "Speciális SMT összeszerelés és csomagolás", RR Tummala
