Mi a szállítószalag szerepe a visszafolyó kemencében?

Szia! Reflow sütők szállítójaként nagyon szívesen beszélgetek e gépek egyik legfontosabb részéről: a szállítószalagról. Talán azt gondolja: "Egy futószalag? Mennyire lehet ez valójában?" Nos, hadd mondjam el, ez egy játék – váltó a reflow sütők világában.

Először is, mi is az a reflow sütő? Egyszerűen fogalmazva, ez egy gép, amelyet az elektronikai gyártóiparban használnak felületek forrasztására – alkatrészek nyomtatott áramköri kártyákra (PCB-kre) történő rögzítésére. Az eljárás során a PCB-t a ráhelyezett alkatrészekkel meghatározott hőmérsékletre melegítik, így a forrasztás megolvad és erős elektromos kapcsolatot hoz létre. És itt jön be a futószalag.

A visszafolyó kemencében a szállítószalag elsődleges szerepe az, hogy a PCB-ket a kemence különböző hőmérsékleti zónáin keresztül mozgassa. Egy tipikus visszafolyó kemencének több hőmérsékleti zónája van, beleértve az előmelegítő zónát, az áztatási zónát, a visszafolyó zónát és a hűtőzónát. Minden zóna létfontosságú szerepet játszik a forrasztási folyamatban, és a szállítószalag biztosítja, hogy a PCB-k a megfelelő időt töltsék az egyes zónákban.

Az előmelegítési zónában a hőmérsékletet fokozatosan emelik. Ez segít eltávolítani a nedvességet a PCB-ről és az alkatrészekről, és aktiválni kezdi a forrasztópasztában lévő folyasztószert. A szállítószalag egyenletes ütemben mozgatja a PCB-ket ezen a zónán keresztül, ügyelve arra, hogy a hőmérséklet-emelkedés egyenletes legyen. Ha a szállítószalag túl gyorsan mozog, a PCB-k nem kapnak elegendő előmelegítést, ami rossz forrasztási csatlakozásokhoz vezethet. Másrészt, ha túl lassan mozog, a PCB-k túlmelegedhetnek, ami károsíthatja az alkatrészeket.

A következő az áztatási zóna. Itt a hőmérsékletet egy bizonyos ideig viszonylag stabil szinten tartják. Ez lehetővé teszi, hogy a folyasztószer megtisztítsa a NYÁK és az alkatrészek felületét, előkészítve őket a visszafolyató folyamatra. A szállítószalag az optimális ideig ebben a zónában tartja a PCB-ket, biztosítva, hogy a fluxus hatékonyan végezze a feladatát.

A reflow zóna az, ahol a varázslat megtörténik. Ebben a zónában a hőmérsékletet a forrasztóanyag olvadáspontjáig emelik, általában 217-230 Celsius-fok körüli ólommentes forraszanyag esetén. A szállítószalag a PCB-ket ezen a magas hőmérsékletű területen mozgatja, és a forraszanyag megolvadásával erős kötést képez az alkatrészek és a PCB között. Itt elengedhetetlen, hogy a szállítószalag egyenletes sebességgel mozogjon, mert minden hirtelen sebességváltozás egyenetlen forrasztást okozhat.

A visszafolyási zóna után a PCB-k belépnek a hűtőzónába. A szállítószalag tovább mozgatja a PCB-ket ezen a zónán keresztül, ahol a hőmérséklet fokozatosan csökken. Ez lehetővé teszi a forraszanyag megszilárdulását és stabil kapcsolat kialakítását. A jól szabályozott hűtési folyamat kulcsfontosságú az alkatrészek és a nyomtatott áramköri lap hőterhelésének megelőzése érdekében, a szállítószalag pedig a sima és egyenletes mozgás biztosításával segíti ezt elérni.

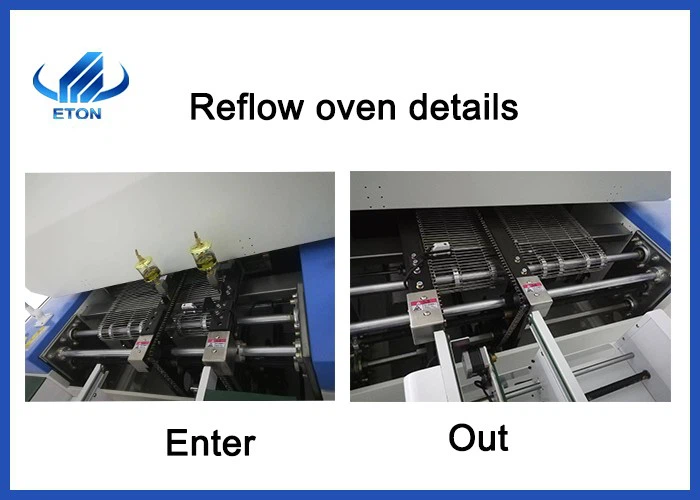

A szállítószalag másik fontos szempontja az anyaga és a kialakítása. A reflow kemencékben különböző típusú szállítószalagokat használnak, a gyártási folyamat speciális követelményeitől függően. Például általában hálószalagokat használnak, mert jó hőátadást és szellőzést tesznek lehetővé. Megnézheti nálunkSMT 450 Mesh Belt Reflow sütő, nagy hatékonyságúamely kiváló minőségű hálós szállítószalaggal rendelkezik.

A szállítószalag szélessége és hossza is számít. Egy szélesebb szalag nagyobb PCB-ket fogadhat, míg egy hosszabb szalag több időt biztosít a PCB-knek, hogy átmenjenek a különböző hőmérsékleti zónákon. Ez különösen fontos a nagy volumenű gyártásnál. A miénk1200 kg-os nagy sebességű elektronikus gyártású, újrafolyó sütőgépszállítószalaggal van kialakítva, amely hatékonyan tudja kezelni a nagyüzemi gyártást.

A szállítószalag sebessége a legtöbb reflow kemencében állítható. Ez rugalmasságot biztosít a gyártóknak a forrasztási folyamat optimalizálására a különböző típusú PCB-k és alkatrészek esetében. Például a kisebb alkatrészek gyorsabb szállítószalag-sebességet igényelhetnek, míg a nagyobb vagy összetettebb PCB-k lassabb sebességet igényelhetnek.

Amellett, hogy a PCB-ket a sütőben mozgatja, a szállítószalagnak megbízhatónak és alacsony karbantartási igényűnek is kell lennie. A szállítószalag meghibásodása jelentős leállást okozhat a gyártósoron, ami költséges a gyártók számára. Ezért cégünknél kiemelt figyelmet fordítunk a szállítószalagok minőségére és tartósságára.Reflow sütőgép. Kiváló minőségű anyagokat és fejlett gyártási technikákat használunk annak érdekében, hogy a szállítószalagok ellenálljanak a reflow kemence magas hőmérsékletű környezetének, és hosszú ideig zökkenőmentesen működjenek.

A szállítószalagnak is tisztának kell lennie. A szalagon lévő bármilyen törmelék vagy szennyeződés átkerülhet a PCB-kre, ami befolyásolhatja a forrasztás minőségét. A szállítószalag rendszeres tisztítása és karbantartása elengedhetetlen a gyártási folyamat zökkenőmentes működéséhez.

Összefoglalva, a szállítószalag a reflow kemence szerves része. Szabályozza a PCB-k mozgását a különböző hőmérsékleti zónákon keresztül, biztosítva a folyamatos és kiváló minőségű forrasztási folyamatot. Legyen szó kisméretű elektronikai gyártóról vagy nagyüzemi gyártóról, az újrafolyó kemencében egy megbízható szállítószalag kulcsfontosságú vállalkozása sikeréhez.

Ha új reflow sütőt szeretne vásárolni, vagy frissíteni szeretné meglévő sütőjét, szívesen beszélgetünk Önnel. Segítünk kiválasztani a megfelelő reflow sütőt a tökéletes szállítószalaggal, az Ön egyedi igényeinek megfelelően. Ne habozzon felvenni a kapcsolatot, és elkezd beszélgetni a beszerzési követelményeiről.

Hivatkozások

• "Reflow Soldering Handbook" az IPC-től – Connecting Electronics Industries
• „Felületi szerelési technológia: alapelvek és gyakorlat”, John H. Lau
