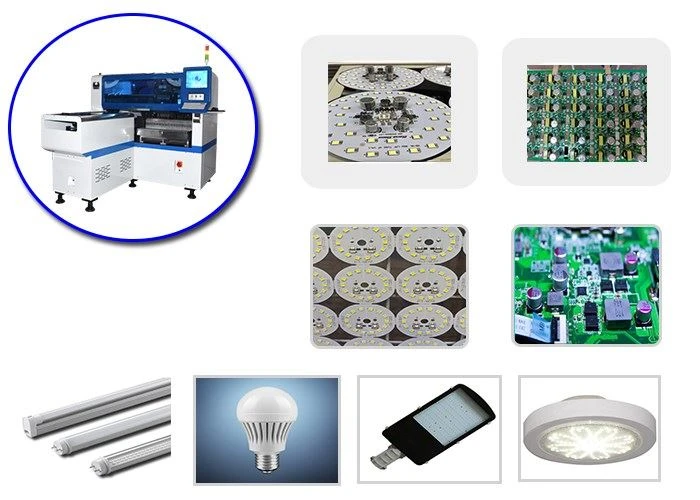

Háztartási alkalmazások, teljes automatizálású, többfunkciós SMT pick-and-place gép

Háztartási alkalmazások, teljes automatizálású, többfunkciós SMT pick-and-place gép

1.NYÁK hossz szélessége: max 1200*500mm2.Minimális rögzítés 0402 elem, maximális rögzítési tartomány 15mm3.Rögzítési alkatrészek: LED chip, ellenállás, kondenzátor, lencse, IC, formázott alkatrészek stb4. Szerelési mód: Csoportos kiszedés és külön elhelyezés, külön szedés és külön kihelyezés

A szálláslekérdezés elküldése

Függvény

Háztartási alkalmazás, teljes automatizálás, többfunkciós smt pick and place gép

A Mounter felépítésének és működésének bemutatása

A keret a gép alapja. Minden sebességváltó, pozicionáló szervezet és adagoló szilárdan rögzítve van rajta. Ezért megfelelő mechanikai szilárdságra és merevségre van szükség.

PCB átviteli és csapágyazási szervezet - az átviteli szervezet a vezetősínre helyezett ultravékony szalagos átviteli rendszer. Feladata, hogy a PCB-t az előre meghatározott pozícióba küldje, majd beillesztés után továbbítsa a következő folyamathoz.

Hajtásrendszer - ez a rögzítő kulcsfontosságú szervezete és az elsődleges mutató a rögzítő pontosságának értékeléséhez. Tartalmazza az XYZ sebességváltó elrendezést és a szervorendszert. Funkciói közé tartozik a szerelőfej mozgásának támogatása és a NYÁK csapágysíkjának támogatása.

E8S (2)

gép jellemzője

PCB hossz szélesség: max 1200*500mm

Minimális rögzítés 0402 elem, maximális rögzítési tartomány 15 mm

Rögzítési alkatrészek: LED chip, ellenállás, kondenzátor, lencse, IC, formázott alkatrészek stb

Szerelési mód: Csoportos komissiózás és külön kihelyezés, külön komissiózás és külön kihelyezés

gép paraméter

PCB hossz szélessége	Max 1200500mm min 8080mm
PCB vastagság	0,5–5 mm
PCB rögzítés	Állítható nyomású pneumatikus
Kamera	2 szett importált fényképezőgép
Komponensek tér	0,2 mm
Szállítószalag sebességváltó	1200 mm
Erő	380AC 50HZ
Etetés módja	Elektromos adagoló dupla motorral
