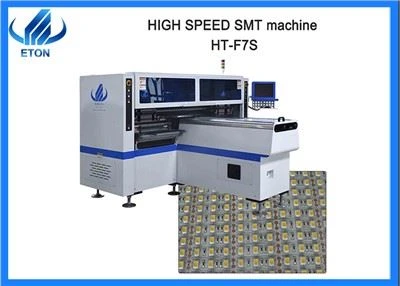

SMT elhelyezőgép LED-es rugalmas szalagfényhez

SMT elhelyező gép LED-ekhezrugalmasszalagfény



HÁROM MAGAS:



• Nagy termelékenység: Ultra-nagy sebességű kapacitás

Az elhelyezési fej a kétszeri szedés és az egyszeri elhelyezés módszerét alkalmazza

Szerelési sebessége eléri az 500 000 CPH (két oldal: 500 000 CPH, egy oldal: 250 000 CPH）



• Nagy pontosság: Az ismétlési pontosság ±0,05 mm.



• Nagy teljesítményű :

Repülésfelismerő kamera, nincs szünet a komponensek jelenlétének vagy hiányának észleléséhez, komponens adszorpciós állapota, elhelyezési hibák megelőzése

Automatikus gyártás azonosítási dátummal, javítással és a hiányzó komponens automatikus kitöltésével





Alkalmazás



0.5 M, 1 M , 5M ,10M, 50M, 100M, 500M, Strip Light



Az SMT fő folyamatfolyama



Milyen elemei vannak az SMT kihelyezőgép elhelyezési folyamatának?



Forrasztópaszta nyomtatása: Használjon dróthálót a forrasztópaszta PCB-párnáira való szivárgásához az alkatrészek hegesztésének előkészítése során. A folyamathoz szükséges berendezés egy forrasztópaszta nyomógép, amely teljesen automatikus és félautomata.





Szerelés: A felületre szerelt alkatrészek pontos rögzítéséhez a PCB-n a megfelelő rögzített helyzetükbe szükséges felszerelés egy

elhelyező gép.







Kemencés hegesztés: A cél a forrasztópaszta megolvasztása, így a felületén lévő alkatrészek kombinálhatók a nyomtatott áramköri lappal. A szükséges felszerelés egy reflow sütő.







A részletek



Testreszabhatjuk a termelésirányítási MES rendszert, beleértve az Ön igényeit is.



Gépvázlat méretünkről

hossz	3454 mm
Szélesség	3035 mm
Magasság	1777 mm
Teljes súly	3100 kg







T9-2S gépünk az

csoportos válogatás és csoportos helyezés



Méret	250(±10)mm * bármilyen hosszúság
Vastagság	0.1--0.5 mm
Szerelés Befogó	Vákuumos adszorpció, henger befogás, állítható nyomtáv
Szerelési mód	Dupla sín+Négy csoport felhelyezőfej
Szerelési magasság	5 mm-nél kisebb vagy azzal egyenlő



A rendszerről



O.S.
Rendszer	Windows 7
Kijelző	LED kijelző
Etetési rendszer
Az adagoló állomás száma	Kétoldalas: 136 DB Egyoldal: 68 DB
fej száma	Kétoldalas: 136 DB Egyoldal: 68 DB
Takarmányozási mód	Intelligens elektromos adagoló dupla motorral





CÉGÜNK



Több mint tíz éves múltunk van

Az ETON egy gyártási és folyamatmegoldás-szolgáltató, amely az SMT nagysebességű pick and place gépek kutatás-fejlesztésére, gyártására, értékesítésére és szervizelésére összpontosít. Az ETON erre az iparágra szakosodott 12 éve.



Sok kitüntetésnek örülünk



Az ETON a globális optoelektronikai nagysebességű pick and place gépek vezető gyártója, a termékeket több mint 20 országba és régióba exportálják, beleértve Dél-Koreát, Indiát, Vietnamot, Tunéziát, Egyiptomot, Törökországot, Oroszországot, Brazíliát stb. Az ETON számos szellemi tulajdonnal kapcsolatos technológiát szerez be , köztük 9 találmányi szabadalmat , 112 gyakorlati szabadalmat , 12 szoftver szerzői jogot . Az ETON besorolása: "Szencseni csúcstechnológiai vállalkozás"" Guangdong high-tech vállalkozás "" Kínai csúcstechnológiai vállalkozás "" Shenzhen LEGJOBB márka ""2015 LED-technológiai innovációs díj ""A 4. Kínai LED első innovációs díja" "Az iparág különleges hozzájárulása" Díj "stb.
