Hogyan állapítható meg, hogy az Smt Reflow sütő alkalmas-e ólommentes forrasztásra?

Szia! Az SMT reflow sütők beszállítójaként gyakran kérdeznek tőlem, hogyan deríthetem ki, hogy az SMT reflow sütő megfelelő-e az ólommentes forrasztáshoz. Ez kulcsfontosságú kérdés, különösen az ólommentes elektronika iránti növekvő kereslet miatt, a környezeti és egészségügyi aggályok miatt. Tehát merüljünk bele, és bontsa le azokat a kulcsfontosságú tényezőket, amelyeket figyelembe kell vennie.

Hőmérséklet szabályozás

Az ólommentes forrasztás egyik legfontosabb szempontja a pontos hőmérsékletszabályozás. Az ólommentes forrasztóanyag olvadáspontja magasabb, mint a hagyományos ólomalapú forraszanyag. Például a szokásos ólommentes SAC305 forrasztóötvözet olvadáspontja körülbelül 217 °C, míg az ólomalapú forrasztóanyag alacsonyabb hőmérsékleten olvad.

A megfelelő visszafolyó kemencének képesnek kell lennie a szükséges hőmérséklet pontos elérésére és fenntartására a forrasztási folyamat során. Keressen olyan sütőt, amely kiváló minőségű hőmérséklet-szabályozó rendszerrel rendelkezik. Gyors reakcióidővel kell rendelkeznie a hőmérséklet-változásokra, és képesnek kell lennie a hőmérsékletet egy szűk tűréstartományon belül tartani.

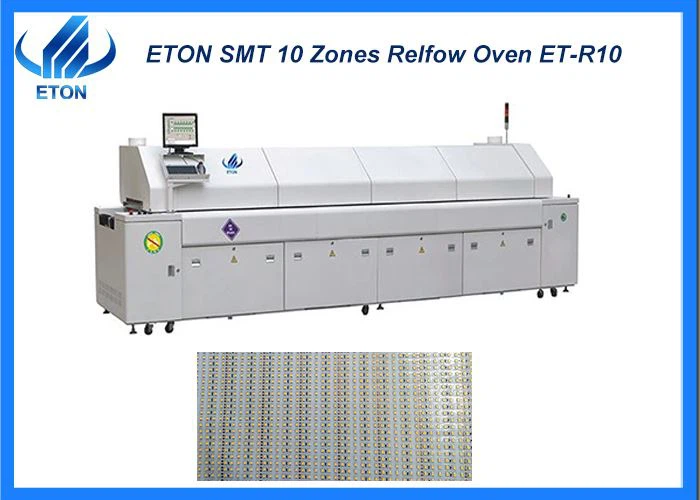

A miénkKiváló minőségű háztartási gép Reflow sütőgépfejlett hőmérséklet-érzékelőkkel és szabályozókkal van felszerelve. Ezek biztosítják, hogy az egyes fűtési zónák hőmérséklete pontosan beállítható és tartható legyen, ami elengedhetetlen az ólommentes forrasztáshoz. Ne akarja, hogy a hőmérséklet túlságosan ingadozzon, mivel ez olyan problémákhoz vezethet, mint a forrasztás hiánya vagy az alkatrészek károsodása.

Fűtési zónák

Az ólommentes forrasztásnál a reflow kemence fűtési zónáinak száma és kialakítása is jelentős szerepet játszik. Több fűtési zóna lehetővé teszi a hőmérsékleti profil jobb szabályozását. Fokozatosabb és precízebb fűtési és hűtési folyamatot hozhat létre, ami kulcsfontosságú az ólommentes forrasztáshoz.

A legalább 8-10 fűtőzónával rendelkező reflow kemence ideális az ólommentes forrasztáshoz. Ez lehetővé teszi a hőmérsékleti profil testreszabását a PCB (nyomtatott áramköri lap) és az alkatrészek speciális követelményei szerint. Például rendelkezhet egy előmelegítő zónával, amely eltávolítja a nedvességet az alkatrészekből, egy áztatózónát az egyenletes hőmérséklet-eloszlás érdekében, és egy visszafolyó zónát a forrasztás megolvasztásához.

A miénk10 forró levegő keringető fűtési zóna, nagy pontosságú visszafolyó sütőkiváló irányítást biztosít a forrasztási folyamat felett. Az egyes zónákban a forró levegő keringése egyenletes hőeloszlást biztosít, ami létfontosságú az ólommentes forrasztáshoz. Segít megelőzni a hideg foltok kialakulását, és biztosítja az összes forrasztási kötés megfelelő kialakítását.

Fűtési sebesség

A fűtési sebesség egy másik kritikus tényező. A túl gyors felmelegedés hősokkot okozhat az alkatrészeken, ami repedésekhez vagy egyéb károsodásokhoz vezethet. Másrészt a túl lassú fűtési sebesség hosszú forrasztási időt eredményezhet, és előfordulhat, hogy nem lesz hatékony.

Ólommentes forrasztáshoz általában 1-3°C/másodperc melegítési sebesség javasolt az előmelegítési és áztatási fázisban. A visszafolyási fázishoz valamivel nagyobb fűtési sebességre lehet szükség, hogy gyorsan elérje a forrasztóanyag olvadáspontját.

Egy jó visszafolyó sütőnek lehetővé kell tennie a fűtési sebesség beállítását az Ön igényei szerint. A miénk90 kW teljesítményű, 10 zónás SMT Reflow sütőgéprugalmas szabályozást biztosít a fűtési sebesség felett. Nagy teljesítményével gyorsan és pontosan tudja elérni a kívánt fűtési sebességet.

Hűtési sebesség

Ugyanolyan fontos, mint a fűtési sebesség, a hűtési sebesség. Miután a forrasztóanyag megolvadt és kialakította a kötéseket, megfelelő hűtési sebességre van szükség a forrasztási kötések integritásának biztosításához. A gyors lehűlés a forrasztás túl gyors megszilárdulását okozhatja, ami belső feszültségekhez és esetleges repedésekhez vezethet.

A megfelelő visszafolyó sütőnek szabályozott hűtőrendszerrel kell rendelkeznie. Képesnek kell lennie olyan sebességgel hűteni a PCB-t, amely lehetővé teszi a forraszanyag fokozatos megszilárdulását és erős, megbízható kötések kialakítását. Egyes sütők léghűtéssel vagy vízhűtéssel rendelkeznek a kívánt hűtési sebesség elérése érdekében.

Légkör szabályozás

Ólommentes forrasztásnál a visszafolyó kemence légköre is befolyásolhatja a forrasztás minőségét. A forrasztóanyag és az alkatrészek oxidációja fordulhat elő a forrasztási folyamat során, különösen magas hőmérsékleten. Ez gyenge nedvesítéshez és gyenge forrasztáshoz vezethet.

Egyes reflow kemencék nitrogéngáz-szabályozási lehetőséget kínálnak. A nitrogén egy inert gáz, amely megakadályozhatja az oxidációt. A sütő nitrogénnel való feltöltésével javíthatja a forraszanyag nedvesedését és csökkentheti az oxidok képződését. Ez jobb minőségű forrasztási kötéseket és megbízhatóbb forrasztási folyamatot eredményez.

Folyamatfigyelés és adatnaplózás

Egy jó reflow sütőnek rendelkeznie kell folyamatfigyelő és adatnaplózó rendszerrel. Ez lehetővé teszi a hőmérséklet, a fűtési sebesség és egyéb paraméterek figyelését a forrasztási folyamat során. Az adatokat minőség-ellenőrzési és folyamatoptimalizálási célokra is naplózhatja.

Az adatnaplózó funkcióval elemezheti a forrasztási folyamatot, és szükség esetén módosíthatja. Ez segít biztosítani a folyamatos forrasztási minőséget és csökkenti a hibák kockázatát.

Kompatibilitás a komponensekkel

Végül fontolja meg a visszafolyó sütő kompatibilitását az Ön által használt alkatrészekkel. A különböző alkatrészeknek eltérő hőmérséklet- és időigényük lehet a forrasztáshoz. Győződjön meg arról, hogy a sütő képes kezelni az alkatrészek méretét, alakját és hőérzékenységét.

Egyes alkatrészek, például nagy vagy nehéz alkatrészek, több hőt igényelhetnek a megfelelő forrasztási hőmérséklet eléréséhez. A sütőnek képesnek kell lennie arra, hogy elegendő hőt biztosítson a nyomtatott áramköri lap többi részének túlmelegedése nélkül.

Összefoglalva, annak megállapítása, hogy az SMT reflow kemence alkalmas-e ólommentes forrasztásra, számos tényező figyelembevételével jár, beleértve a hőmérséklet-szabályozást, a fűtési zónákat, a fűtési és hűtési sebességet, a légkör szabályozását, a folyamatfelügyeletet és az alkatrészek kompatibilitását. Ezen tényezők gondos értékelésével kiválaszthatja azt a sütőt, amely megfelel az ólommentes forrasztási igényeinek.

Ha SMT reflow sütőt keres ólommentes forrasztáshoz, ne habozzon megkeresni. Azért vagyunk itt, hogy segítsünk megtalálni a tökéletes megoldást vállalkozása számára. Akár kérdése van termékeinkkel kapcsolatban, akár tanácsra van szüksége a forrasztási folyamattal kapcsolatban, mi csak egy üzenetre várunk. Kezdjünk egy beszélgetést, és nézzük meg, hogyan dolgozhatunk együtt a forrasztási műveletek javításán.

Hivatkozások

• IPC-A-610: Elektronikus összeállítások elfogadhatósága
• IPC/JEDEC J-STD-020: Nedvesség/visszafolyási érzékenység osztályozása nem hermetikus szilárdtest felületre szerelhető eszközökhöz
